Ce tutoriel va vous montrer comment démonter votre PS3 FAT. Cela peut-être pour la pose d'un flasher, d'une réparation ou encore de l'entretiens. Cependant ici je ne vais vous montrer que le démontage de la console, ensuite c'est vous qui choisissez quoi en faire une fois celle-ci démontée.

Pré-requis:

  • Votre PS3 FAT
  • Un tourne vis torx T8
  • Un tourne vis plat de taille 1
  • Tourne vis en croix (cruciforme) de taille 2 et 3

  • Note: Ce tutoriel a été réalisé avec une PS3 FAT de modèle CECHP04 avec une carte-mère VER-001.
Mise en garde: Je tiens à préciser que ce tutoriel vous montre comment démonter votre PS3 FAT mais pas comment la remonter, pour ce faire il suffit de faire les étapes à l'envers. En aucun cas je ne serais responsable si votre console tourne mal ou ne démarre plus après l'avoir remontée.

Contrôle du matériel

Avant de commencer à démonter la PS3, faisons un petit point en photo du matériel dont vous aurez besoin pour la démonter facilement

Démontage de la coque

Pour commencer, il va falloir enlever le cache du dessus ou il y'a l'inscription Playstation 3. Pour le faire, lorsque vous êtes face à votre console, regardez sur le côté gauche. Vous avez le petit couvercle du disque dur (vous pouvez déjà l'enlever) puis un petit cache en caoutchouc juste au dessus.

Vous aurez ensuite une vis torx (T8). Enlevez-là puis profitez aussi d'enlever la vis qui tiens le disque dur en place (cruciforme).

Vous pouvez ensuite déjà enlever le disque dur de son emplacement en le tirant contre l'extérieur.

Ensuite vous pouvez enlever le cash de la console, vous avez juste à le faire glisser sur la gauche (lorsque la console est face à vous) pour l'enlever.

Maintenant vous avez accès aux vis pour enlever la coque supérieur de la console, il y'a 7 vis qui la tienne. Réfèrez-vous à l'image ci-dessous pour être sur que vous les avez toute trouvée.

Au niveau des tailles, vous avez juste une vis plus courte que les autres. Pour ce rappeler de son emplacement, vous avez un S gravé juste à côté du trou ou elle est. Je ne sais pas si c'est voulu de la part de Sony de mettre S comme "small" ("petit" en anglais) mais c'est come ça que je procède pour être sur de ne pas me tromper.

Une fois que vous les avez toutes enlevée, regardez à l'arrière-droite de la console, vous avez un petit trou avec un clip, il retient la coque au reste de la console. Pour l'enlever sans rien casser, appuyez sur le clip contre l'intérieur de la console, puis tirez l'arrière du cache contre le haut. Il devrait venir sans trop de résistance.

Maintenant que le cache est enlevé, nous avons une vue un peu plus en détail de la console. A gauche nous avons le boitier d'alimentation puis à droite le lecteur Blue-ray.

Enlever les principaux composants

Nous allons tout d'abord commencer par enlever le boitier d'alimentation. Pour le faire, vous avez une petite vis à l'avant à enlever, puis deux autre petites à l'arrière et deux autres sur le côté gauche côté extérieur qui sont un peu plus grosses que les autres.

N'oubliez pas aussi d'enlever les deux prises du boitier, d'abord celle qui se trouve à l'avant.

Puis la prise se trouvant à l'arrière directement sur le boitier d'alimentation.

Une fois le tout enlevé du boitier, vous pouvez le déconnecter du reste de la console.

  • Note: Ce boitier est lui-même connecté à la carte-mère en direct avec deux broche (depuis le dessous) donc c'est normale que vous devez forcer un petit peut pour l'enlever, vous aurez juste à le tirer avec +/- de force pour le déconnecter de la cartre-mère.

Une fois que vous avez enlevé le boitier, il va falloir enlever cette fois-ci le lecteur Blue-ray. Pour le faire c'est très facile, le lecteur est tenu par les vis qui tiennent le cache, donc celle que vous avez déjà enlevée avant, il n'y a donc plus de vis qui le tienne en plus, vous avez juste à enlever la nappe ainsi que la prise d'alimentation du lecteur.

Pour la nappe, faite attention de lever légèrement le clip noir contre le haut avec délicatesse sous peine de le briser. Si vous vous rongez pas vos ongles vous devriez pouvoir lever le clip avec un ongle. Vous pouvez ensuite tirer sur la languette noir sur la nappe pour l'enlever de la prise.

Une fois le lecteur enlevé, vous êtes presque arrivé à la carte-mère.

Commencez par enlever la masse (vis avec la rondelle) ainsi que la prise du ventillateur

Mise en garde: Je vous rend attentif au fait que la prise du ventillateur est très fragile, ne l'enlevez pas en tirant directement sur les 3 fils sous peine de les enlever de la prise. Il vous faut donc enlever la prise en tirant directement sur celle-ci, tout en faisant attention à ne pas dessouder la prise sur la carte-mère car celle-ci est aussi fragile et ne résiste pas à trop de force.

Ensuite vous avez toute une série de vis à enlever pour pouvoir enlever la plaque métallique qui protège le dessus de la carte-mère. N'oubliez pas aussi d'enlever les 4 vis qui tiennent les deux plaques au centre de la carte-mère.

Une fois que vous les avez toutes enlevées, vous allez pouvoir retirer la carte-mère. Pour le faire, soulevez l'avant contre le haut puis ensuite tirez-la contre vous de façon à la déloger de son emplacement.

  • Note: La aussi si c'est la première fois que vous démontez votre console il vous faudra surement forcer un petit peu. Le CPU (processeur) et le RSX (chipset graphique) risque d'être collé avec les plaques de refroidissement pour la dissipation de la chaleur à cause de la pate thermique. Faites attention à ne pas forcer sur le même endroit de la carte-mère, mettez-y un peu de force sur tous les côtés de la carte-mère.

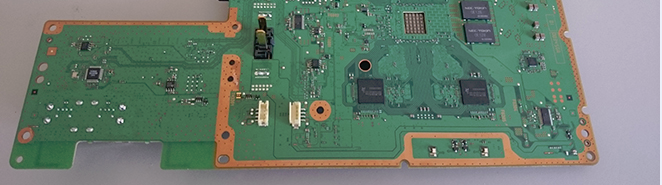

Voilà, votre console est maintenant démontée et vous avez un accès total à la carte-mère.

Compléments pour dépoussièrage

Petit complément si vous souhaitez dépoussièrer entièrement votre console jusqu'au ventilateur.

Commencez par enlever le support métalique ou la carte-mère viens se poser dessus, comme la carte-mère levez l'avant puis enlevez-là du reste de la console.

Ensuite enlevez les 4 vis qui tiennent le ventillateur en place.

Enlevez ensuite la grille d'aération qui se trouve à l'arrière de la console. Vous pouvez simplement là lever contre le haut, aucune vis ne le tiens en place.

Vous pouvez maintenant enlever le ventilateur et avoir accès aussi au dissipateur thermiques qui transmettent la chaleur du CPU et du RSX pour permettre le refroidissement de la console.

Le tutoriel est maintenant terminé, pour remonter la console, suivez simplement ce tutoriel mais en sens inverse. Si vous vous êtes bien organisé pour le démontage (ne pas mélanger toutes les vis et toutes les pièces) vous ne devriez pas avoir trop de peine à la remonter.
