Ce tutoriel est là pour vous montrer comment installer une Teensy++2 sur votre PS3. Le tutoriel s'applique pour les PS3 FAT et Slim, vous aurez toutes les informations nécessaire au cours du tuto pour vous y retrouvez quelque sois votre PS3.

Pré-requis:

  • File AWG30 ou 26 au maximum.
  • Pince coupante et une autre pince à dénuder.
  • Une Teensy++2, disponible ICI (revendeur officiel) ou ICI
  • Avoir démonté sa PS3. Tutoriel pour Slim ICI et pour FAT ICI
  • Pack de tous les shémas de soudure pour toutes les cartes-mère pour la Teensy: ICI.
  • Matériel de soudure: Station à de 15W si possible puis de l'étaint ainsi que du fluy de préférence.

Mise en garde: Ce tutoriel va vous montrer comment installer la Teensy, si vous le suivez à la lettre vous ne risquez rien. Cependant si vous sautez une étape ou si vous en faite une mal, je ne serait en aucun cas responsable d'un éventuel brick de votre console. Bien que ce tutoriel puisse vous paraître simple en théorie, je conseil quand-même de vous entrainer à faire des soudures autre que sur votre carte-mère pour commencer si vous êtes un débutant dans le domaine.

Souder le régulateur 3.3v

  • Note: Cette étape n'est pas obligatoire, vous pouvez alimenter votre Teensy depuis la carte-mère de votre console.

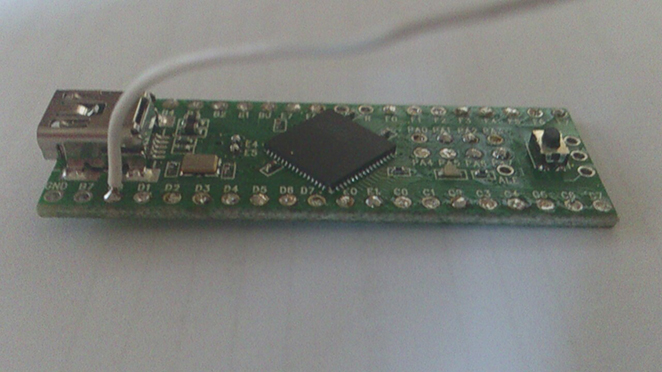

Avant toutes choses, il est possible d'alimenter la Teensy avec un régulateur 3,3v. Celui-ci se soude sur la Teensy et vous pouvez ensuite l'alimter en USB depuis le PC (5V, c'est pour ça que nous utilisons un régulateur 3,3V). Vous pouvez aussi le commander sur les sites que j'ai mit en référence un peu plus haut.

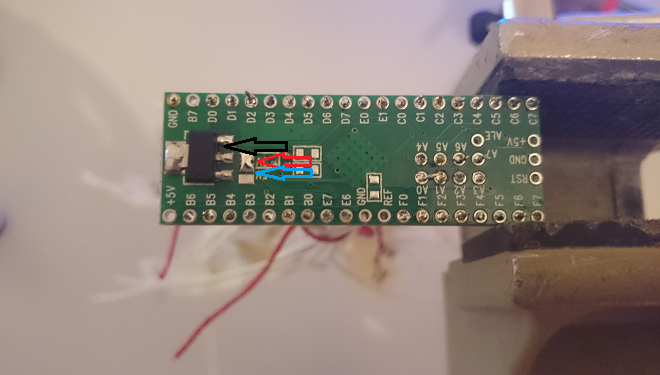

Il y a plusieurs choses importantes à savoir si vous voulez alimenter la Teensy via l'USB du PC. Pour commencer, vous pouvez souder le régulateur à l'emplacement prévu pour (au dos de la Teensy, sur le côté droite ou gauche suivant dans quel sens est votre Teensy) c'est le composant indiqué avec la flèche en noir sur la photo ci-dessous.

Après l'avoir soudé, il y a encore deux étapes à faire, dans un premier temps, il va falloir faire un pont avec de l'étaint pour relier le 3,3v au 5v (montré avec la flèche en rouge sur l'image).

dernière étape, il vous faut couper le (minuscule) pont qui relie les 2 points 5v (montré avec la flèche en bleu en bleu sur l'image).

Sans le régulateur: Si vous n'avez pas prit de régulateur 3v, il vous faudra quand-même rompre la piste entre les deux points 5v dans un premier temps puis aussi souder le 3v avec le 5v sur la Teensy , vous devrez ensuite par la suite, souder le point 5v de la Teensy, sur un point 3,3v de lacarte-mère (à voir plus bas).

Préparer les files

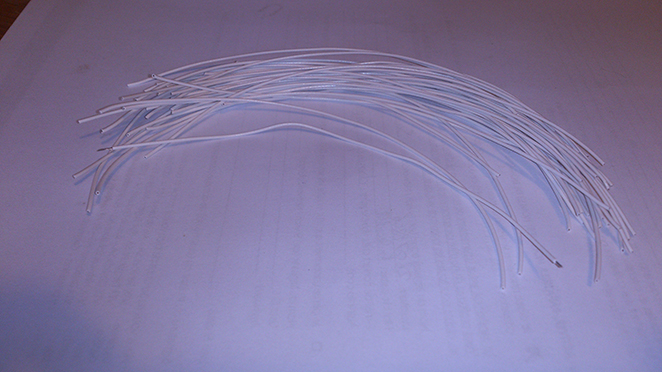

Maintenant que le régulateur est installé sur votre Teensy (ou pas) vous allez pouvoir préparer les files à souder. Vous aurez en tout 54 soudures à faire, donc prévoyer au 60 sections pour être tranquille. Vous pouvez commencer à couper des section de 15cm maximum (si vous tournez autour de 20cm ce n'est pas grave, mais ne les faites pas trop long).

Une fois que vous avez coupé toutes vos sections, il va falloir dénuder les extrémités pour ensuite les étamer. Pour le dénudage, enlevez entre 0,5 et 1cm de la gaine de chaques bouts de vos files, plus la partie dénudée est courte, mieux ça vaudra pour la qualité du travail.

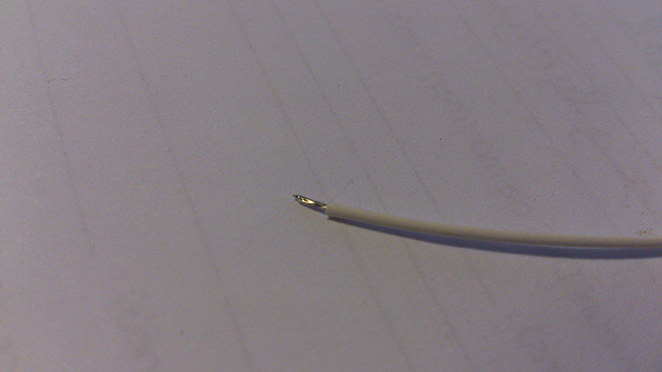

Une fois que vous avez dénudé tous vos files, vous pouvez les étamers. Pour le faire, torsadez d'abord les bouts que vous avez dénudé puis ensuite vous pouvez les étamer en mettant un peu d'étaint sur chaques parties dénudées.

Vos sections sont maintenant prêtes à être soudées sur la Teensy.

Soudes les files sur la Teensy

Maintenant vous allez pouvoir souder toutes vos section sur la Teensy. Pour le faire, commencez d'abord par mettre de l'étaint sur tous les trous sur la Teensy.

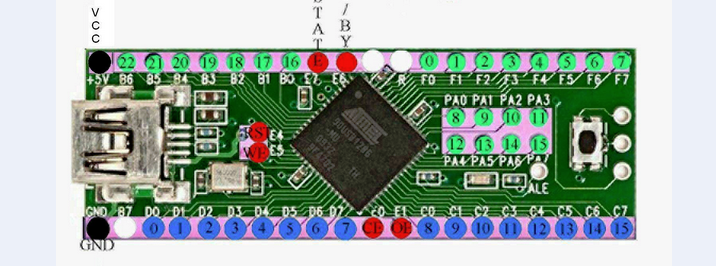

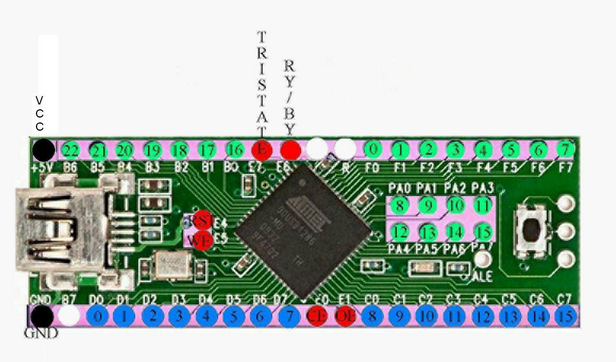

  • Note: Il y a certains point dont vous n'avez pas besoin d'étamer, ils ne seront pas utilisés (les points blancs sur l'image ci-dessous).

Si vous utilisez le régulateur 3,3v, vous n'avez pas besoin non plus d'étamer le point 5V (VCC).

Une fois que vous avez étamé tous les trous, vous allez pouvoir souder les files dessus. Pour le faire, pointez votre fer à souder sur le trou en question, rapprochez votre file puis rentrez-le dans le trou. Vu que vous avez mit le fer à souder juste à côté, l'étaint fond, vous pouvez alors insérer le file dans le trou sans trop de soucis, une fois que c'est fais retirez le fer à souder, l'étaint ce redurcit puis le file est correctement soudé.

Vous pouvez ensuite souder les autres files de la même façon, un par un.

Petit conseil: Pour vous y retrouvé une fois que vous devrez souder les files sur la carte-mère, mettez un bout de scotch sur chacun des files pour indiquer sur quel point de la Teensy ils sont soudé, vous aurez ensuite plus qu'à vous référer au shéma de votre carte-mère.

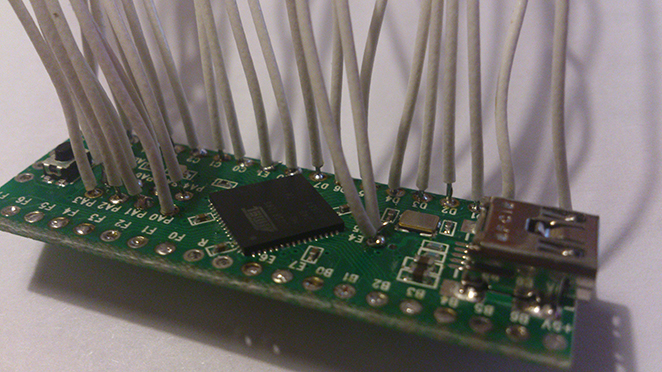

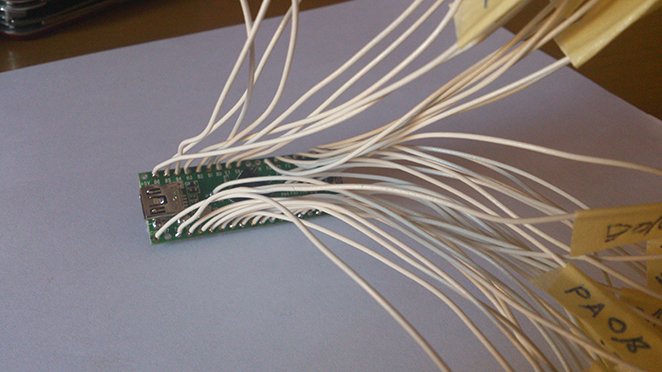

Une fous tous les files soudé, ça devrait ressembler à ceci:

Souder les files sur la carte-mère

C'est la que ça devient intéressant, il va maintenant falloir souder les files sur la carte-mère. Pour ça, référez-vous au shéma du modèl de votre carte-mère (présent dans la pack mit en téléchargement). Je vais quand-même vous montrez avec la carte-mère que j'ai eu pour que vous puissiez bien comprendre.

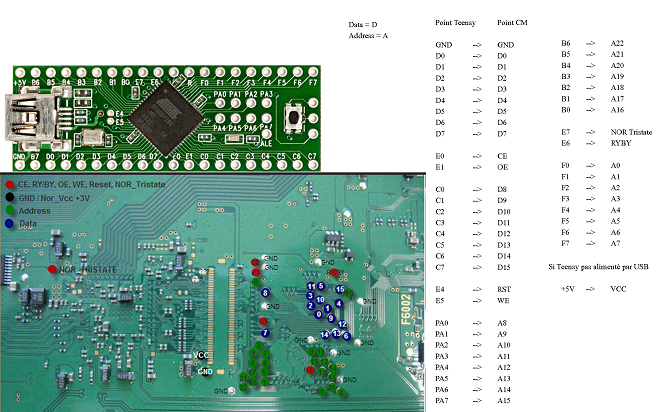

Ma carte-mère est un modèle DYN-001, donc voici le shéma correspondant à ce modèl là:

Pour vous simplifiez la tâche, j'ai fait une légende à côté du shéma et une photo de la Teensy pour montrer quels points de la Teensy correspondent à quels point sur la carte-mère. Vous aurez donc juste à vous fiez à la légende sur la photo correspondante à votre carte-mère.

  • Note: Vous aurez put constater que sur la carte-mère il y a plusieurs points "GND" (la masse), vous n'avez besoin d'en souder un seul sur la carte-mère avec le point correspondant de la Teensy ("GND" aussi).

Petit conseil: Au début les soudures sont assez facile vu qu'il y a toute la place, mais plus vous allez avancer, moins vous aurez de place, c'est pourquoi je commence à souder les points les plus en haut à droite, ensuite je descends au fur et à mesure, une fois que j'ai finis tous les points de la même "colonne", je remonte et commence à souder les autres que se trouvent sur la gauche de la première colonne que j'ai soudé et ainsi de suite.

Vous pouvez maintenant souder les files un par un sur la C-M.

Attention: En faisant les soudures, attention de ne toucher aucun composant avec votre fer à souder qui se trouverais éventuellement à côté d'un point de soudure. Evitez aussi de laisser le fer trop longtemps sur un point sous peine de brûler l'extérieur des point, c'est-à-dire la C-M. Faites aussi bien attention à ne pas faire de court-circuit entre deux points de soudures.

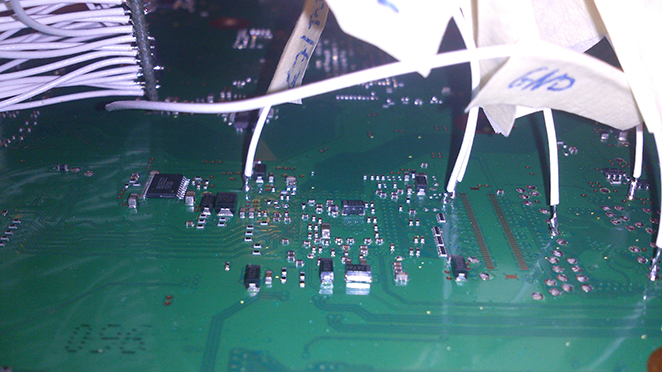

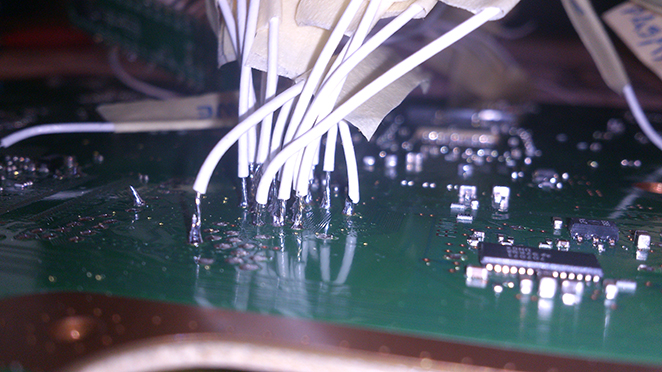

Une fois que vous avez tout soudé, ça devrait ressembler à ceci:

Démarrage de la console

Une fois que vous avez soudé tous les files, inutile de s'embêter à remonter entièrement la console, suivez les instruction ci-dessous:

- Remettre la C-M dans son emplacement pour fixer ensemble le RSX/CPU.
- Brancher la prise du ventilateur.
- Connectez le boitier d'alimentation sur les broches de la C-M, les deux prises sur chacuns des côtés.

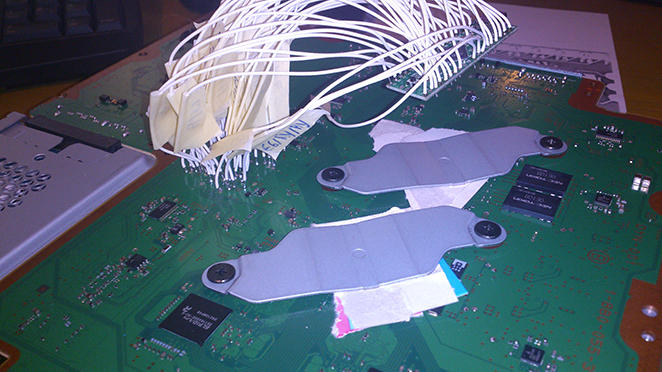

Il va quand-même falloir fixer ensemble le CPU/RSX à l'aide des deux plaquettes prévu pour, sinon lorsque vous démarrerez votre console, le ventilateur ce mettra à tourner fort puis votre console s'éteindra. Remettez donc les deux plaquettes, en mettant un bout de carton entre la C-M et la plaquette pour éviter les courts-circtui. Si vous ne le faites pas, la console s'allumera, fera 3 bips puis s'éteindra.

Voilà, votre console est maintenant prête à être démarrée. Vous pouvez le faire pour contrôler que tout fonctionne.

Attention: Je vous préviens, vous n'aurez pas d'image sur votre TV, c'est normale donc pas de panique.

La suite: Tutoriel pour suivre les étapes pour le jailbreak: ICI
